2000桶/H 5加侖全自動桶裝水生產線
2,
3,自動化程度高,操作簡便
瑞斯頓-桶裝水灌裝設備簡介
一、設備參數:
▼額定產量:
2000桶/小時(5加侖/18.9L)
▼產品:
桶裝飲用水
▼設備型號:
5加侖桶(Φ270×490×Φ56mm)
▼灌裝容積:
5加侖/18.9L
▼瓶蓋:
5加侖聰明蓋
▼沖瓶介質:
二氧化氯、成品水
▼灌裝方式:
壓力灌裝
▼輸送方式:
動力及無動力輸送鏈輸送QGF型桶裝機是5加侖桶裝水生產的主機設備。有機架、水箱、管道、水泵、氣缸、傳動、電器等組成,完成空桶沖洗,灌裝、壓蓋等動作,通過多道沖洗工序,定量灌裝,自動帶蓋壓蓋,2000桶/桶裝水全自動生產線所有動作電腦控制,實現穩定的沖洗效果,精確的灌裝容量,密封的壓蓋效果。

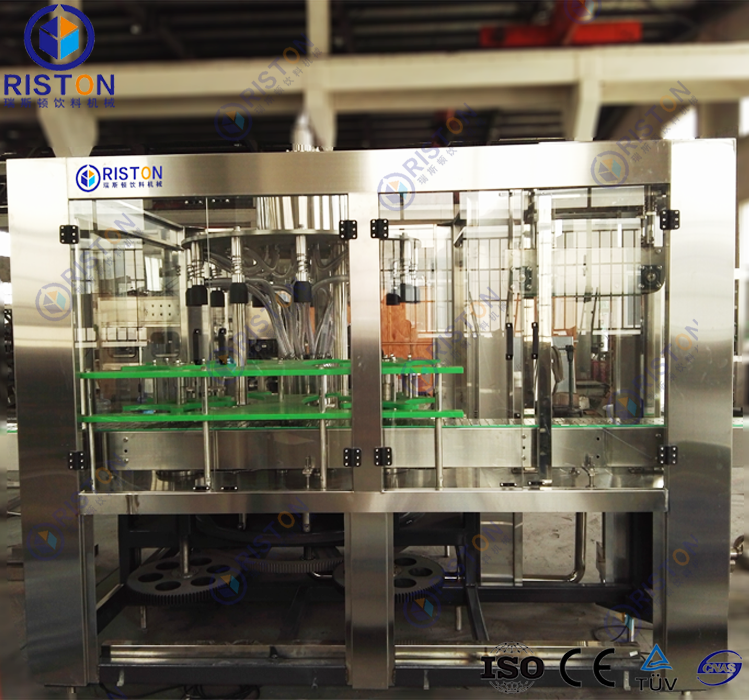

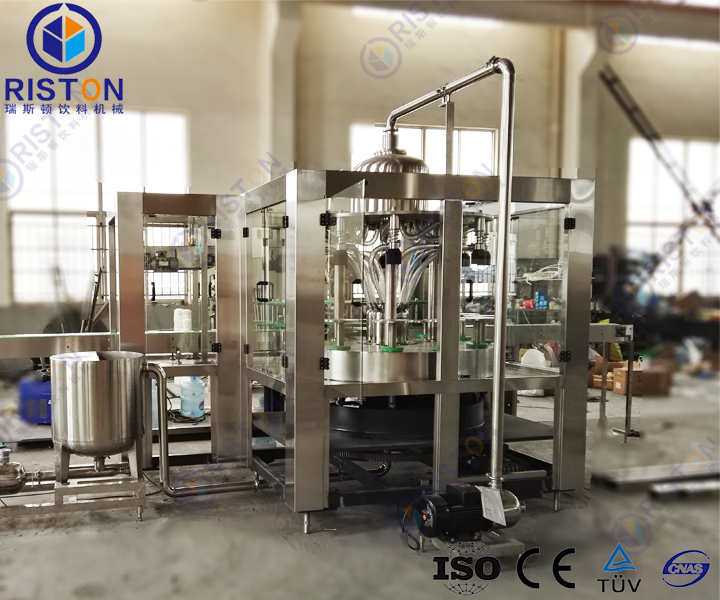

二、旋轉式桶裝水三合一灌裝機結構:
①機架
結構鋼主體,外表為304不銹鋼層,304不銹鋼框架,不銹鋼可調地腳。②輸瓶系統
輸瓶系統采用304不銹鋼星輪,除出瓶星輪外其余星輪上均采用卡瓶頸輸送.進瓶采用風力直接輸送給進瓶星輪,從而保證了瓶子運行的可靠性,并使更換瓶形更為方便快捷.
出瓶撥輪采用不卡瓶頸結構,這樣可以避免由于瓶高度調整,而需要調整三合一機后的設備鏈道面的高度。
③旋轉式洗瓶部分
沖瓶鉗手采用不銹鋼卡入式結構,不接觸瓶口螺紋,抓瓶穩定可靠,沖瓶效率高。

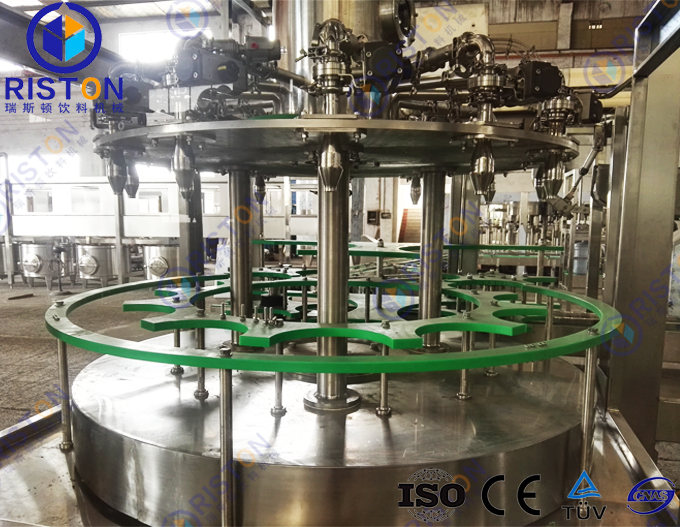

④旋轉式灌裝部分
與產品接觸部件均為304不銹鋼,灌裝缸內外表面均作鏡面拋光處理。灌裝系統采用帶灌裝缸、瓶升降方式,保持灌裝系統的潔凈衛生。灌裝方式為重力灌裝,灌裝速度快,并能準確控制灌裝液位。
⑤旋轉式封口機部分
擰蓋頭采用磁力擰蓋,具有過載保護功能,且擰蓋力矩穩定可靠。擰蓋機采用法國Arol公司技術,封蓋無啃蓋、高蓋、歪蓋、卷邊現象。擰蓋滑軸采用滾動軸承結構,使滑軸導向?qū)χ泻?,封口合格率高,可達99.7%。
⑥理蓋器部分
水平式氣力理蓋結構,304不銹鋼蓋倉,304不銹鋼下蓋槽,蓋倉和下蓋槽帶有電子無蓋檢測系統,自動控制送蓋機和整機運行速度??蓪?shí)現無瓶不送蓋、下蓋,無蓋自動停機。
⑦動力系統
帶變頻調速,各個運動機構件均為齒輪傳動,運行平穩,各個撥瓶輪齒輪均為油尼龍齒輪。
⑧電器控制系統
密封式電控箱,304不銹鋼材料,變頻無級調速,整機采用PLC工業電腦控制,觸目屏顯示。整機具有有瓶加蓋無瓶不加蓋功能。
⑨防水結構
主機臺板采用全不銹鋼臺面配合接水口進行排水,為防止2000桶/桶裝水全自動生產線運行過程中水濺到門上流至設備底部,特設計雙層門防水結構。外部門采用不銹鋼一體式結構,并配置觀察窗和門把手,上下整齊劃一,美觀大方。內部門采用插入式設計,100%防水進入設備內部臺板及電器控制箱。

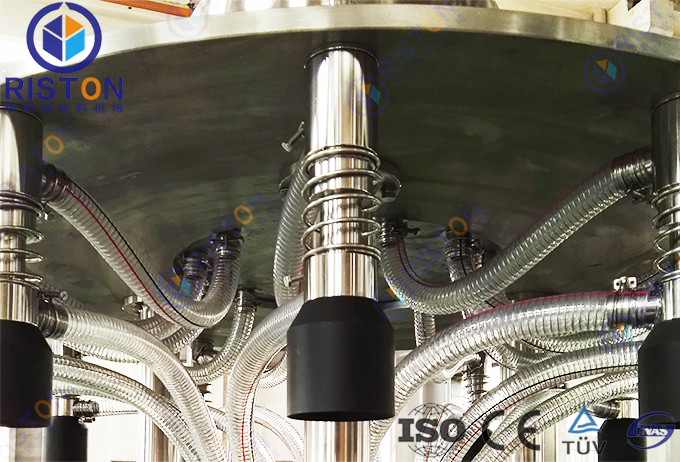

▼灌裝閥結構
灌裝閥為我公司獨立創新設計,采用304L材質,不銹鋼精鑄件加工,無死角鏡面處理。設有密封用格萊圈及導向環,避免金屬間磨擦,使用穩定可靠。氣缸軌道灌裝方式,灌裝閥上下動作準確、可靠,不誤動作,該機構采取機械控制,維護成本低且方便。更換各密封件應方便、簡單、快捷,保證2000桶/桶裝水全自動生產線的灌裝穩定。
▼灌裝原理
采用二次灌裝完成。灌裝閥為新式灌裝閥,在灌裝過程中,當檢測開關檢測有桶時,翻板氣缸向上動作,同時打進水氣動閥,灌裝氣缸向下動作,打開灌裝閥開始灌裝;當灌裝時間信號輸入到PLC,灌裝進水閥關閉,小流量繼續補充灌裝兩秒,灌裝完畢后,灌裝氣缸向上動作,灌裝閥自動關閉;然后輸送鏈啟動,五加侖桶由輸送鏈送至封蓋。由時間繼電器的控制,達到液位準確,不噴水,不浪費成品水,不漲瓶的灌裝效果
▼灌裝參數
灌裝利用率≥90%,蓋損≤1%,灌裝容量達到標準(在規定范圍內)正負差5mm,液位無明顯差異。
▼理蓋裝置
設有貯蓋箱、旋轉式理蓋器。
▼壓蓋方式
采用氣缸式壓蓋。確保蓋的密封性;
▼現場操作
2000桶/桶裝水全自動生產線旁安裝有現場操作屏,實現就地控制,顯示灌裝線工作狀態,并具有單獨手動控制的功能;當出現故障時,能顯示故障(如電機、液位等)及故障原因,并有聲光報警,同時系統視報警程度選擇性關閉,以保護灌裝設備安全。

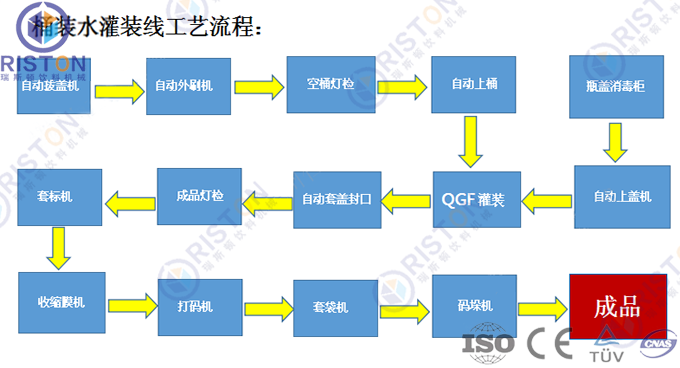

瑞斯頓-桶裝水生產線
配置表:
①五加侖桶輸送系統
②自動拔蓋、自動理蓋、戴蓋、封蓋系統
③自動外刷桶機
④自動上桶系統
⑤清洗消毒
⑥全自動灌裝
⑦成品輸送
⑧燈檢
⑨熱收縮機
⑩提桶機
瑞斯頓-工廠
瑞斯頓-客戶見證
瑞斯頓-客戶工廠

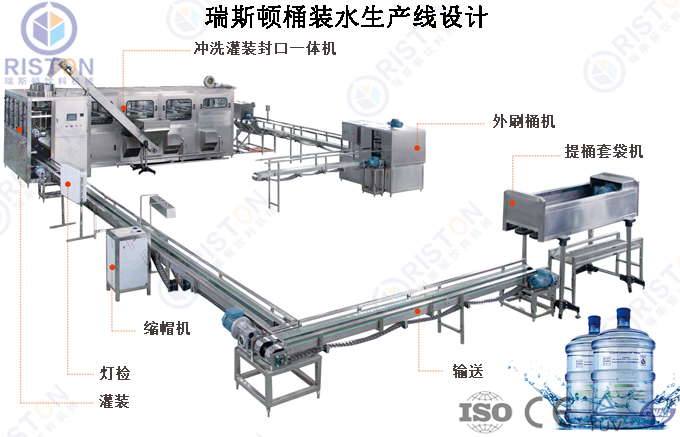

瑞斯頓-客戶工廠設計圖紙
瑞斯頓-產品設計
瑞斯頓-全套生產線定制
本公司專業提供下列成套生產線設備:
瑞斯頓-聯系方式
張家港瑞斯頓飲料機械是一家集研制,開發,生產的一體化水處理設備廠家,在水處理行業有18年的從業經驗。公司將產品質量視為企業發展的生命,有著完整的質量管控體系,竭誠歡迎新老顧客的光臨惠顧!
采購:2000桶/H 5加侖全自動桶裝水生產線
- *聯系人:
- *手機:
- 公司名稱:
- 郵箱:
- *采購意向:
-
*驗證碼:
跟此產品相關的產品 / Related Products
- 5加侖桶裝水旋轉式灌裝生產設備
- 1.不同型號能夠提供300-3000瓶/小時的生產能力。
2.本機選用優質的SUS304材料制作
3.主關件部件采用數控機床精密加工

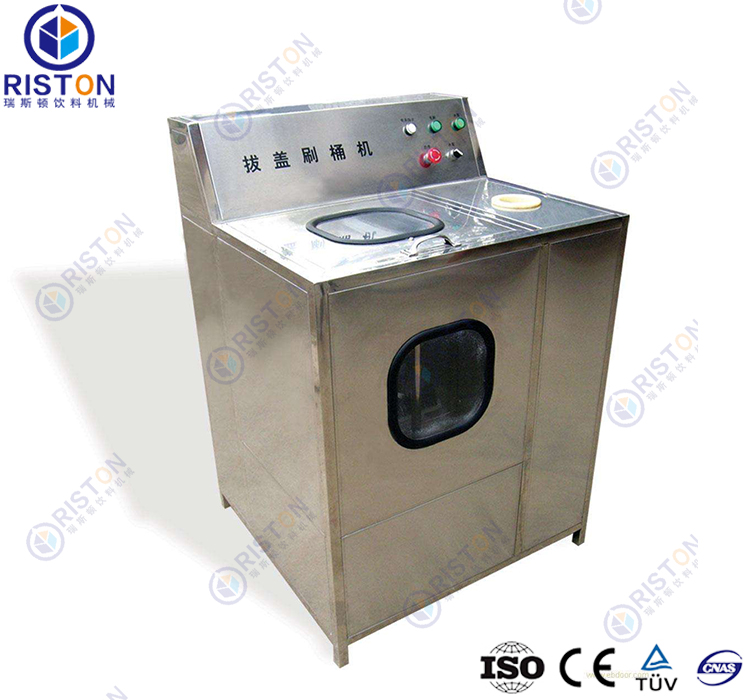

- 自動拔蓋內外刷桶機
- 1.項目 規格
2.毛刷 6把(內、外、上、下)
3.拔蓋頭數 1個
4.刷桶頭數 1個
5.適應桶規格 3-5加侖(Φ270*490*56mm)

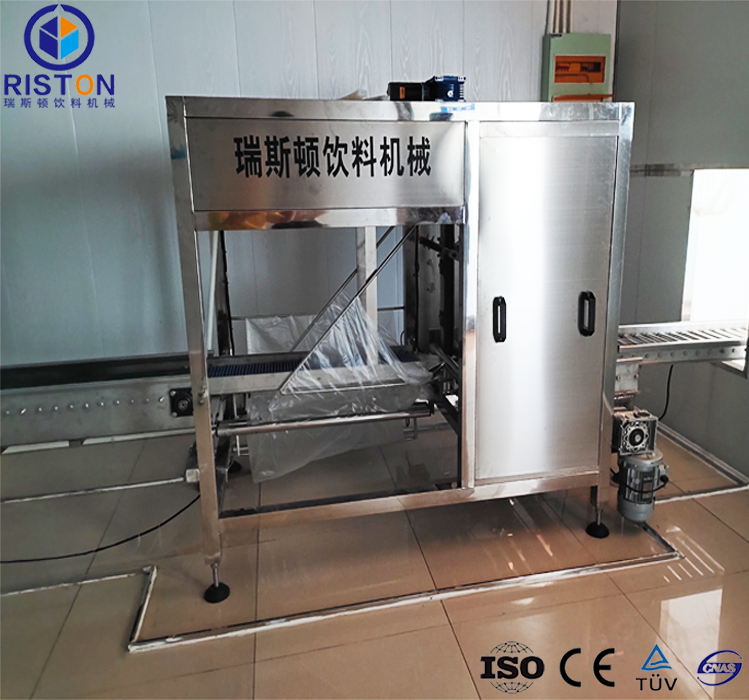

- 桶裝水全自動套袋機
