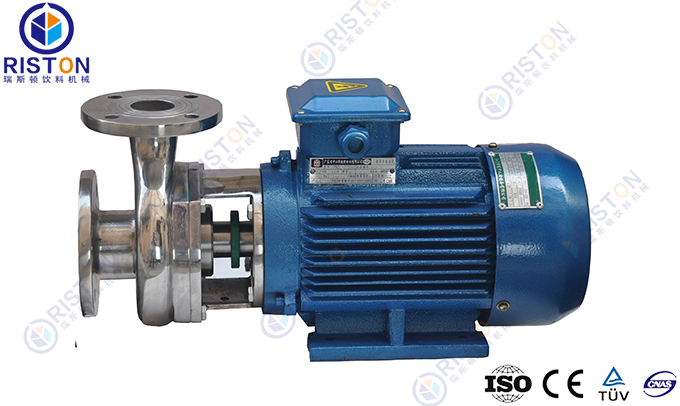

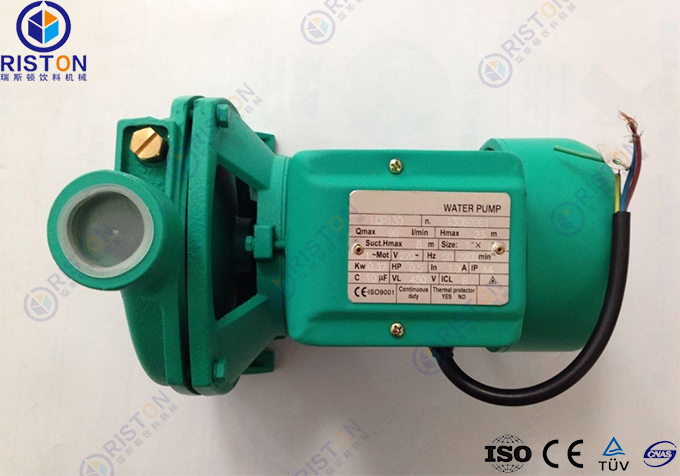

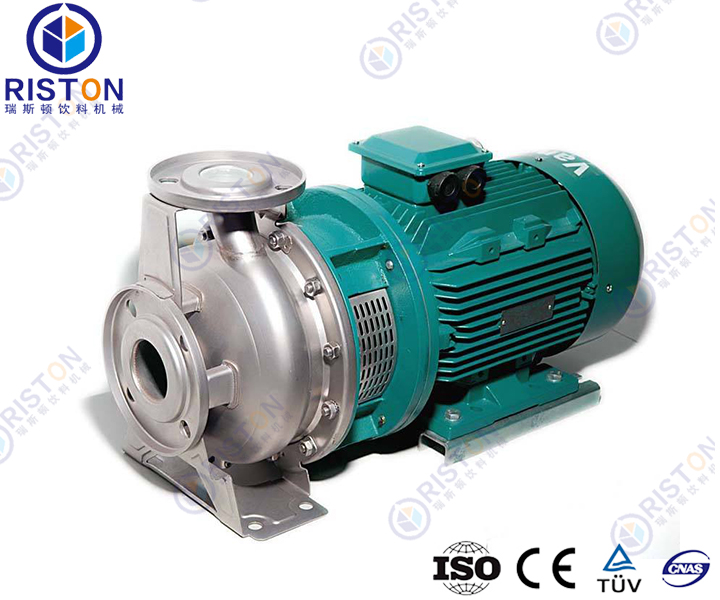

原水泵產品介紹

原水泵廠家設備是一種最簡單的設備件。其目的是為能量轉換成速度或動能和壓力被泵送的流體，然后進入一個電動馬達或引擎。的能量發生變化的泵，葉輪和蝸殼分為兩個主要部分。該葉輪的旋轉驅動能量轉換成動能的一部分。蝸殼是靜止部分的動能轉換成壓力。

原水泵使用說明

啟動前操作程序 啟動原水泵設備前，要先關閉泵出料口閥門，以減少起動負荷，再打開進料口閥門使液料進入泵腔內進行灌泵(若泵的進口高于吸入液位時，應先對泵腔內灌入輸送液體進行灌泵)。 注意：嚴禁在無介質的狀態下啟動電機運轉，空轉將導致機械密封干磨而損壞。

原水泵組成部件

▼泵體部分：由蝸殼形泵蓋、泵座(后蓋)、連接電機支架組成；

▼轉子部分：由葉輪、泵軸、聯軸器、葉輪螺母組成；

▼密封部分：由泵軸機械密封件、泵座(后蓋)0型橡膠密封圈組成；

▼傳動部分：葉輪通過聯軸器與電機直聯，電機按工藝要求采用普通電機或防爆電機；

▼支腳形式：可調節式(4只支腳，支腳高度可通過4抆螺栓進行適當調節)。

飲料泵運行操作程序

①泵腔內進液料后，啟動電機，并緩慢打開泵出料口閥門。

②通過對出料口閥門的開度調節，調節液料輸出流量至所需工況(流量、揚程、效率及功率消耗需符合該泵的工作要求，不得超負荷使用)。 注意：飲料泵在運轉的狀態下，泵的進口處閥門應芫全打開，不允許用進料口閥門來調節泵的流量，以免發生氣蝕!

③停機操作程序 停泵前，應先關閉泵的出口閥門，使泵卸載并防止液體倒灌，然后再停泵。

④清洗操作程序原水泵生產線設備在使用完畢后，應立即進行CIP清洗，以防料液粘附影響飲料。如無CIP清洗則需進行人工清洗，清洗時先用熱水(?60℃)通入泵腔內循環沖洗，然后拆下泵蓋，用毛刷刷洗泵腔內表面、葉輪等與料液接觸的所有部件，再用清水沖洗干凈。

原水泵維護保養

▼潤滑：SCP型不銹鋼飲料泵除電機應遵照電機生產廠推薦的用油和潤滑周期進行潤滑保養外，泵體、泵軸一般不需要加注潤滑脂或潤滑油。

▼若長時間停機應將泵腔內的殘液排盡，以防料液粘附。

▼定期檢查葉輪、機械密封件、橡膠密封圈的磨損情況，如有損壞應及時更換。

▼機械密封件的更換操作程序：

▼將與泵進出口端連接的閥門、連接件拆卸；

▼開泵蓋(12)與泵座(后蓋)(7)連接的緊固螺母(14),取下泵蓋與0型橡膠密封圈(8);

▼用扳手工具逆時針方向控開葉輪(10)前端的壓緊螺母(11),拆下葉輪；

▼從葉輪后端取下已損壞的機械密封動環(19);

▼擰開泵體連接螺栓(24),取下泵座(后蓋)(7),從泵座(后蓋)上取下已損壞的機械密封靜環；

▼用扳手將聯軸器(4)上的螺栓逐一擰下，取下泵軸(13);

▼已損壞的機械密封動/靜環取出后，將新的機械密封動/靜環按上述的拆卸步驟的相反次序裝配，并依次將葉輪、葉輪的緊定螺母、泵蓋等裝上。

▼裝配完畢后，用手轉動葉輪數轉，泵軸旋轉應輕柔無異常噪音，否則，需重新進行裝配。 注意：機械密封安裝規范與否將直接影響泵的使用性能，

因此，在裝配前，要將各零部件清潔干凈，在機械密封0型圈與密封端面涂抹食品級硅油潤滑，并檢查新的機械密封表面有否劃痕損壞，裝配時要格外細心操作!。 5.易損部件：進出料口橡膠密封圈、泵蓋0型橡膠密封圈、軸封用機械密封件。

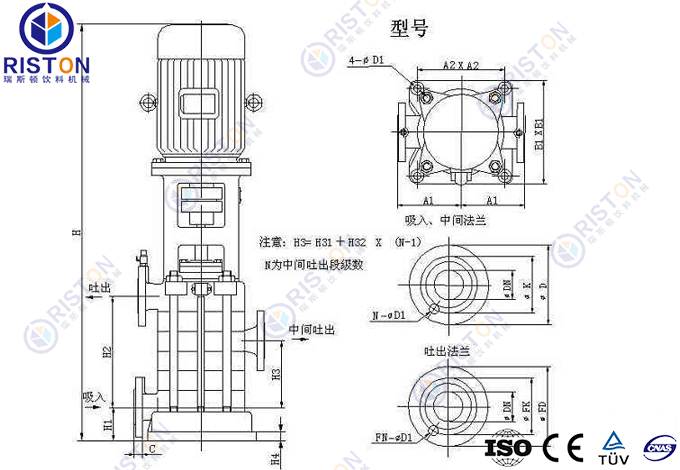

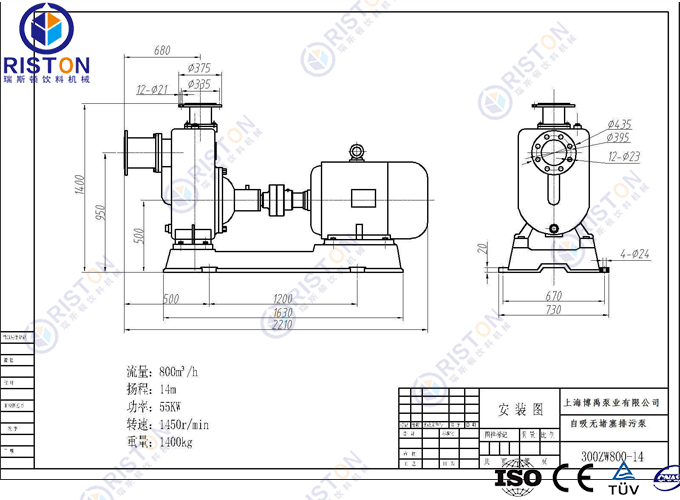

瑞斯頓-原水泵圖紙

瑞斯頓-工廠
